DBA

  • DBA
DBA

  • Assi CNC

  • X corsa longitudinale
  • Y corsa verticale
  • Z corsa trasversale
  • W perforazione ciclo unico
  • B rotazione della tavola
  • A rotazione di inclinazione

  • Capacità di foratura

  • Max. ciclo di foratura W+Z
  • Capacità di foratura

  • Capacità di fresatura

  • Filettatura elicoidale
  • Maschiatura
  • Fresatura

  • Mandrino

  • Velocità
  • Conicità mandrino
  • Potenza
  • Coppia

  • Tavola girevole

  • Dimensioni tavola
  • Posizionamenti in rotazione
  • Portata tavola

  • Dimensioni di layout

  • Peso complessivo
  • Dimensioni (WxL)
  • DBA
  • 1250-1800 mm
  • 900 mm
  • 800 mm
  • 1550 mm
  • 360º
  • +25º/-15º
  • 1550+800 mm
  • ø4-25 mm
  • Standard
  • M20
  • 250 cm3/min
  • 0-6000 rpm
  • ISO50 / BT50 / CAT50
  • 11 kW
  • 96/132 Nm
  • 1000x1000 mm
  • 0,001º
  • 5 Ton
  • 18 Ton
  • 5993x6455 mm

Assi CNC
  • DBA
  • X corsa longitudinale
  • 1250-1800 mm
  • Y corsa verticale
  • 900 mm
  • Z corsa trasversale
  • 800 mm
  • W perforazione ciclo unico
  • 1550 mm
  • B rotazione della tavola
  • 360º
  • A rotazione di inclinazione
  • +25º/-15º

Capacità di foratura
  • DBA
  • Max. ciclo di foratura W+Z
  • 1550+800 mm
  • Capacità di foratura
  • ø4-25 mm

Capacità di fresatura
  • DBA
  • Filettatura elicoidale
  • Standard
  • Maschiatura
  • M20
  • Fresatura
  • 250 cm3/min

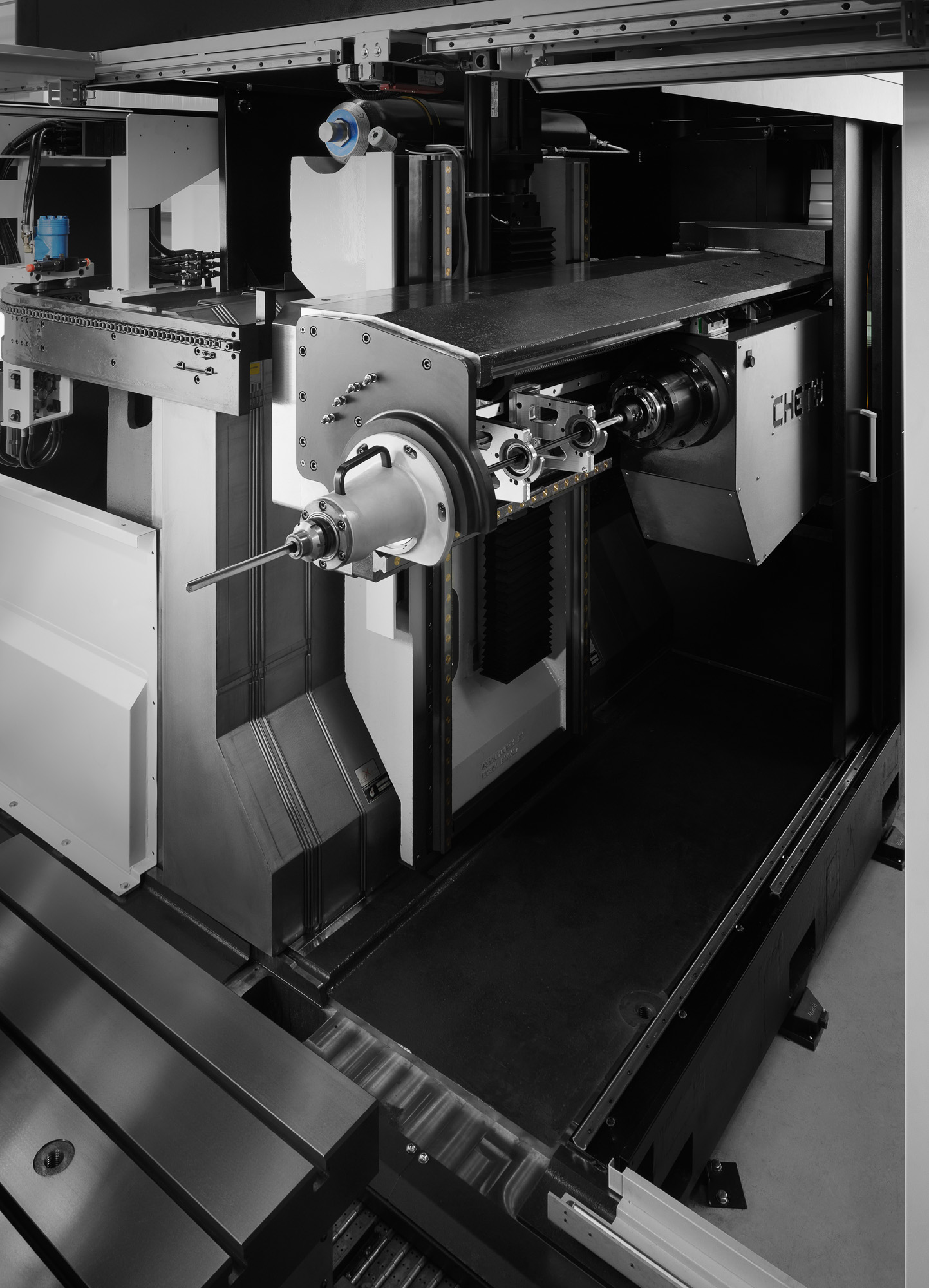

Mandrino
  • DBA
  • Velocità
  • 0-6000 rpm
  • Conicità mandrino
  • ISO50 / BT50 / CAT50
  • Potenza
  • 11 kW
  • Coppia
  • 96/132 Nm

Tavola girevole
  • DBA
  • Dimensioni tavola
  • 1000x1000 mm
  • Posizionamenti in rotazione
  • 0,001º
  • Portata tavola
  • 5 Ton

Dimensioni di layout

  • DBA
  • Peso complessivo
  • 18 Ton
  • Dimensioni (WxL)
  • 5993x6455 mm
(Con riserva di modifiche senza preavviso)

Configurazione standard

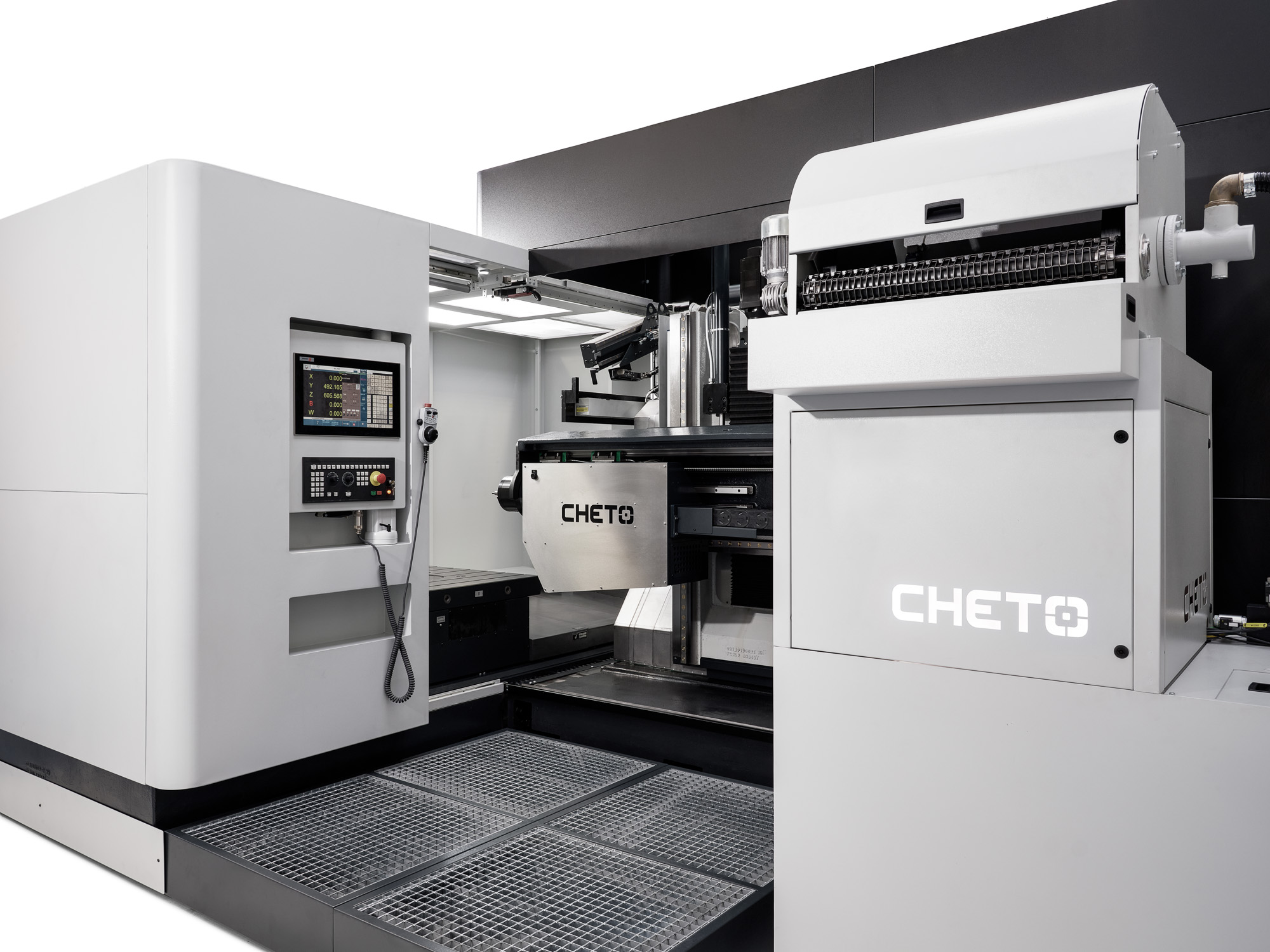

  • CNC HEIDENHAIN TNC 640
  • Volantino elettronico
  • Azionamenti digitali
  • Encoder lineari assoluti (assi X, Y e Z)
  • Encoder angolari assoluti (assi A e B)
  • Tavolo di posizionamento a movimento continuo controllato con servomotore
  • 3+2 fresatura
  • Indicazione led di stato esterno
  • Pompa ad alta pressione 90 bar, 70 l/min
  • Refrigeratore ad immersione per olio/emulsione
  • Serbatoio refrigerante con filtraggio automatico
  • Carter pompa ad immersione per il ricircolo dell'olio

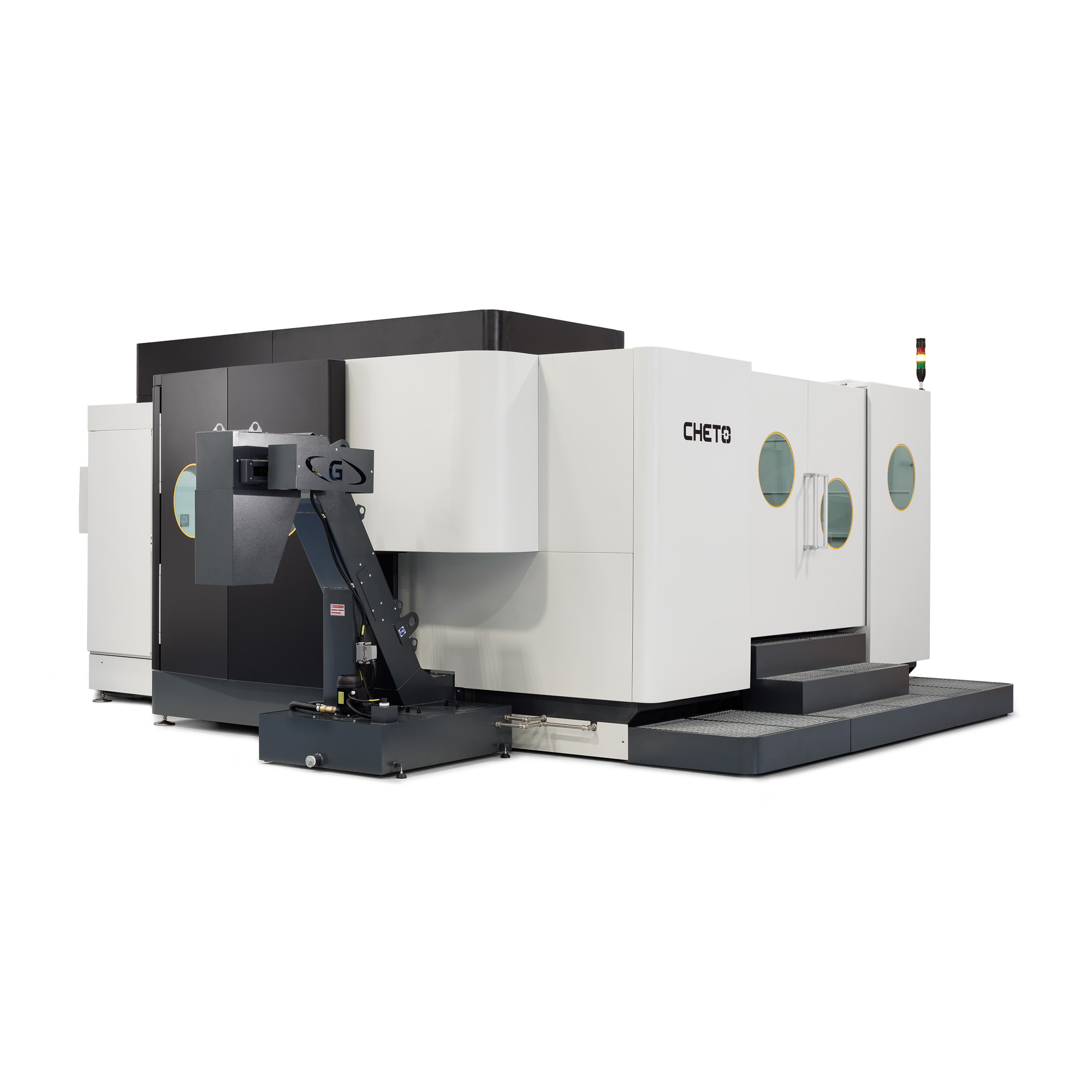

  • Evacuazione automatica di trucioli
  • Passaggio rapido foratura/fresatura
  • Maschiatura rigida
  • Carenatura completa con porte mobili

Configurazione opzionale

  • CNC FAGOR 8065
  • Mandrino HSK65 (11.620 rpm)
  • ATC 40/80 utensili, L=600 mm per Mandrino HSK63
  • ATC 32/50 utensili, L=600 mm per Mandrino ISO50/BT50/CAT50
(Con riserva di modifiche senza preavviso)
