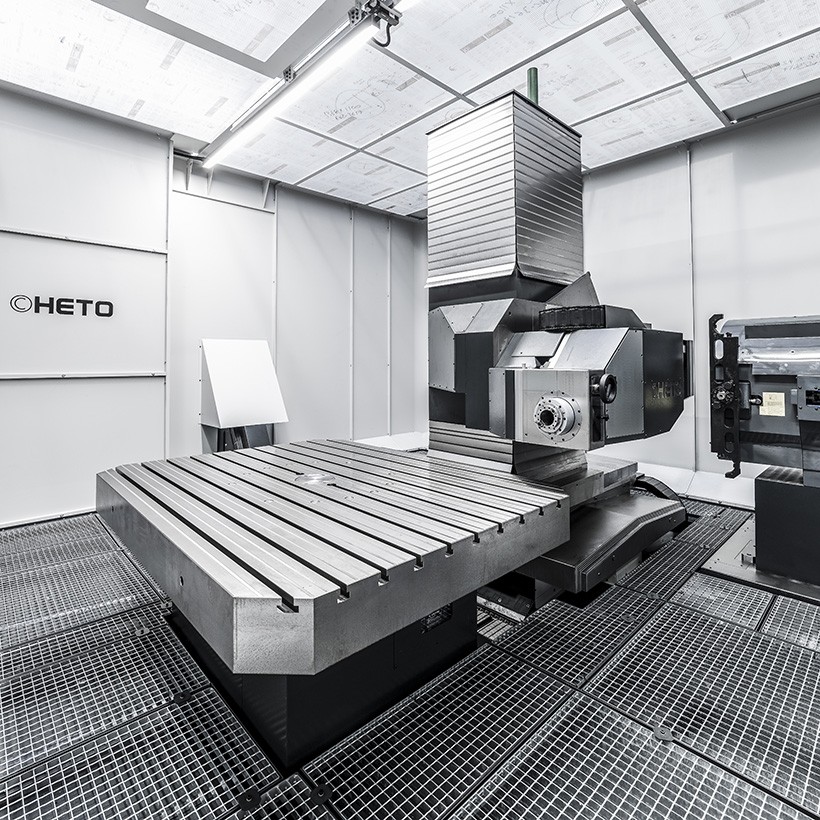

IXN

  • 1000
  • 2000
  • 3000
IXN

  • Axes CNC

  • X déplacement longitudinal
  • Y déplacement vertical
  • Z déplacement transversal
  • W course de forage
  • B rotation de table
  • A rotation d’inclinaison

  • Capacité de Forage

  • Coup de forage max. W+Z
  • Capacité de Forage

  • Capacité de Fraisage

  • Filetage hélicoïdale
  • Taraudage
  • Fraisage

  • Tête de broche

  • Vitesse
  • Broche conique
  • Puissance
  • Couple

  • Table Tournante Automatique

  • Taille de la table
  • Type de positionnement
  • Charge max. en rotation

  • Dimensions

  • Poids total
  • Empreinte pied (WxL)
  • Poids total GDATC
  • 1000
  • 1000 mm
  • 1000 mm
  • 800 mm
  • 1700 mm
  • 360.000 pos.
  • +35º/-25º
  • 1700+800 mm
  • ø5-40 mm
  • Standard
  • M30
  • 300 cm3/min
  • 0-6000 rpm
  • ISO 50 DIN 69871
  • 15/25 kW
  • 134/223 Nm
  • 1300x1300 mm
  • 360.000 pos.
  • 10 Ton
  • 29 Ton
  • 7140x5760 mm
  • -
  • 2000
  • 2000 mm
  • 1200 mm
  • 800 mm
  • 1700 mm
  • 360.000 pos.
  • +35º/-25º
  • 1700+800 mm
  • ø5-40 mm
  • Standard
  • M32
  • 400 cm3/min
  • 0-6000 rpm
  • ISO 50 DIN 69871
  • 20/30 kW
  • 178/267 Nm
  • 1600x1300 mm
  • 360.000 pos.
  • 20 Ton
  • 34 Ton
  • 8690x6160 mm
  • 44 Ton
  • 3000
  • 3000 mm
  • 1200 mm
  • 800 mm
  • 1700 mm
  • 360.000 pos.
  • +35º/-25º
  • 1700+800 mm
  • ø5-40 mm
  • Standard
  • M34
  • 500 cm3/min
  • 0-6000 rpm
  • ISO 50 DIN 69871
  • 24/38 kW
  • 214/338 Nm
  • 1800x1800 mm
  • 360.000 pos.
  • 30 Ton
  • 39 Ton
  • 9520x7410 mm
  • 52 Ton

Axes CNC
  • 1000
  • X déplacement longitudinal
  • 1000 mm
  • Y déplacement vertical
  • 1000 mm
  • Z déplacement transversal
  • 800 mm
  • W course de forage
  • 1700 mm
  • B rotation de table
  • 360.000 pos.
  • A rotation d’inclinaison
  • +35º/-25º
  • 2000
  • X déplacement longitudinal
  • 2000 mm
  • Y déplacement vertical
  • 1200 mm
  • Z déplacement transversal
  • 800 mm
  • W course de forage
  • 1700 mm
  • B rotation de table
  • 360.000 pos.
  • A rotation d’inclinaison
  • +35º/-25º
  • 3000
  • X déplacement longitudinal
  • 3000 mm
  • Y déplacement vertical
  • 1200 mm
  • Z déplacement transversal
  • 800 mm
  • W course de forage
  • 1700 mm
  • B rotation de table
  • 360.000 pos.
  • A rotation d’inclinaison
  • +35º/-25º

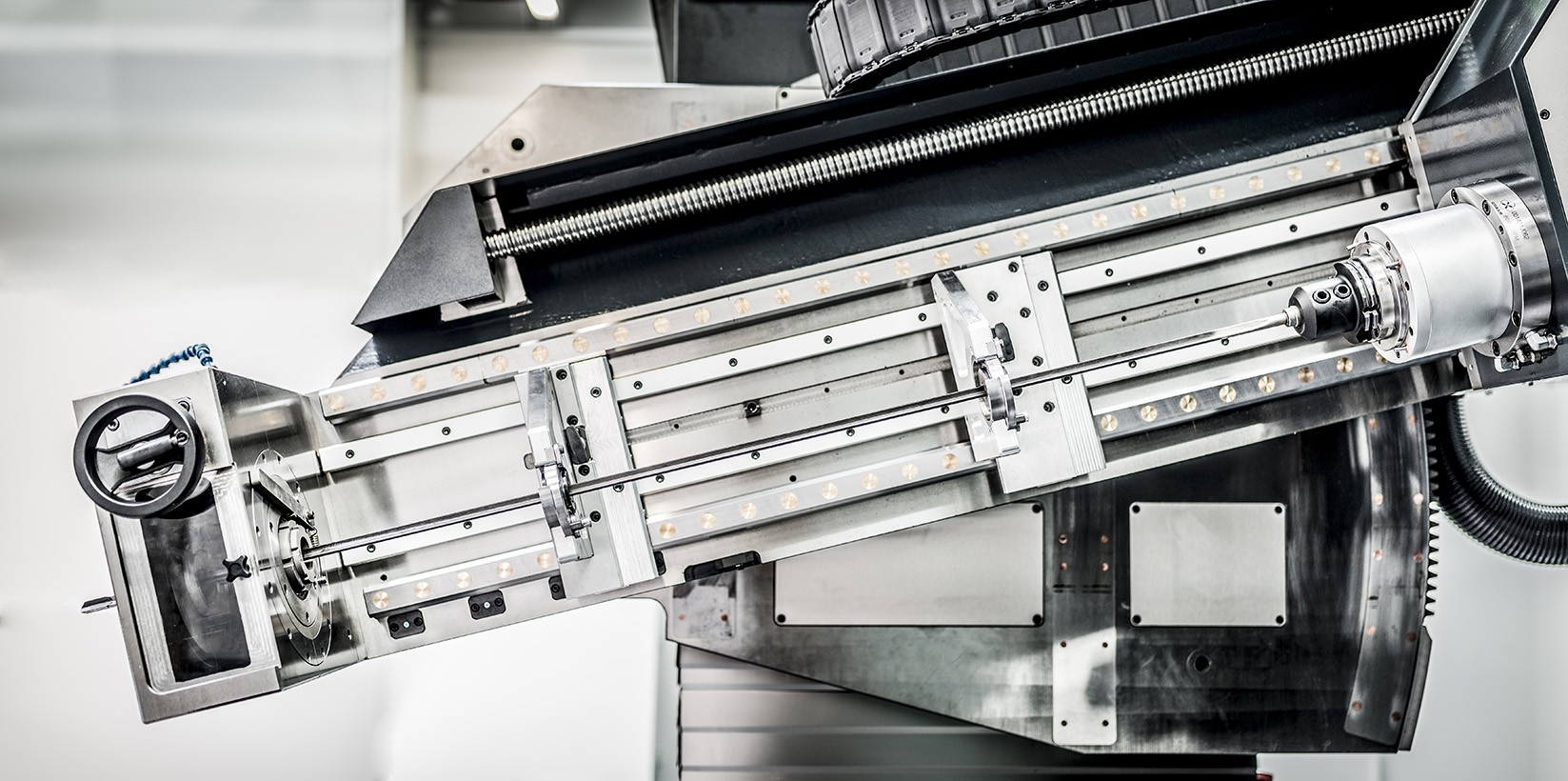

Capacité de Forage
  • 1000
  • Coup de forage max. W+Z
  • 1700+800 mm
  • Capacité de Forage
  • ø5-40 mm
  • 2000
  • Coup de forage max. W+Z
  • 1700+800 mm
  • Capacité de Forage
  • ø5-40 mm
  • 3000
  • Coup de forage max. W+Z
  • 1700+800 mm
  • Capacité de Forage
  • ø5-40 mm

Capacité de Fraisage
  • 1000
  • Filetage hélicoïdale
  • Standard
  • Taraudage
  • M30
  • Fraisage
  • 300 cm3/min
  • 2000
  • Filetage hélicoïdale
  • Standard
  • Taraudage
  • M32
  • Fraisage
  • 400 cm3/min
  • 3000
  • Filetage hélicoïdale
  • Standard
  • Taraudage
  • M34
  • Fraisage
  • 500 cm3/min

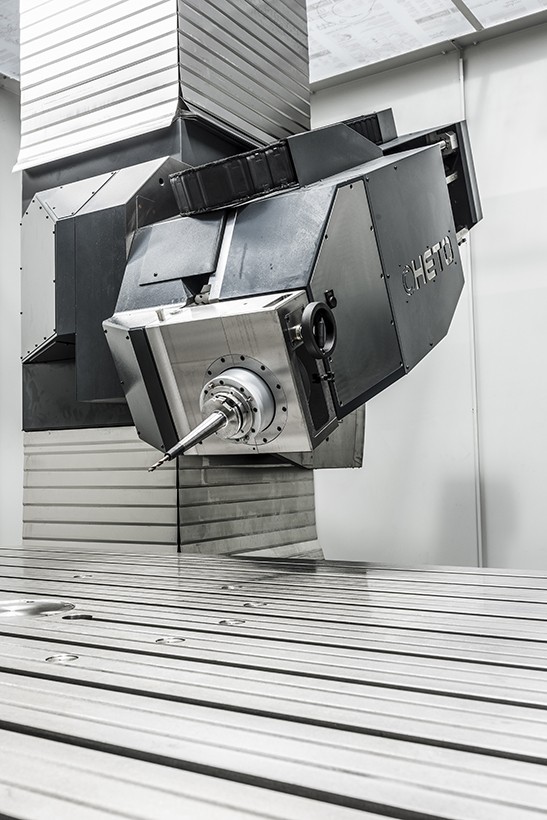

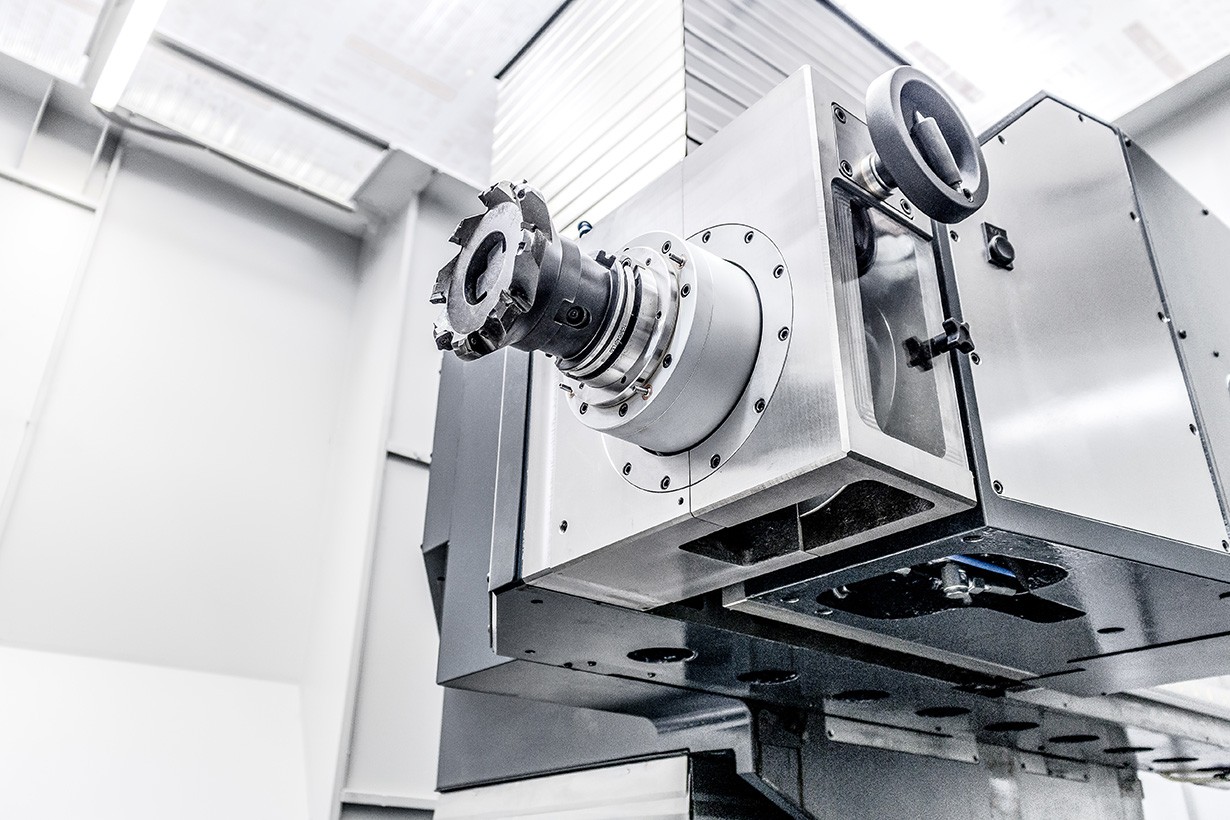

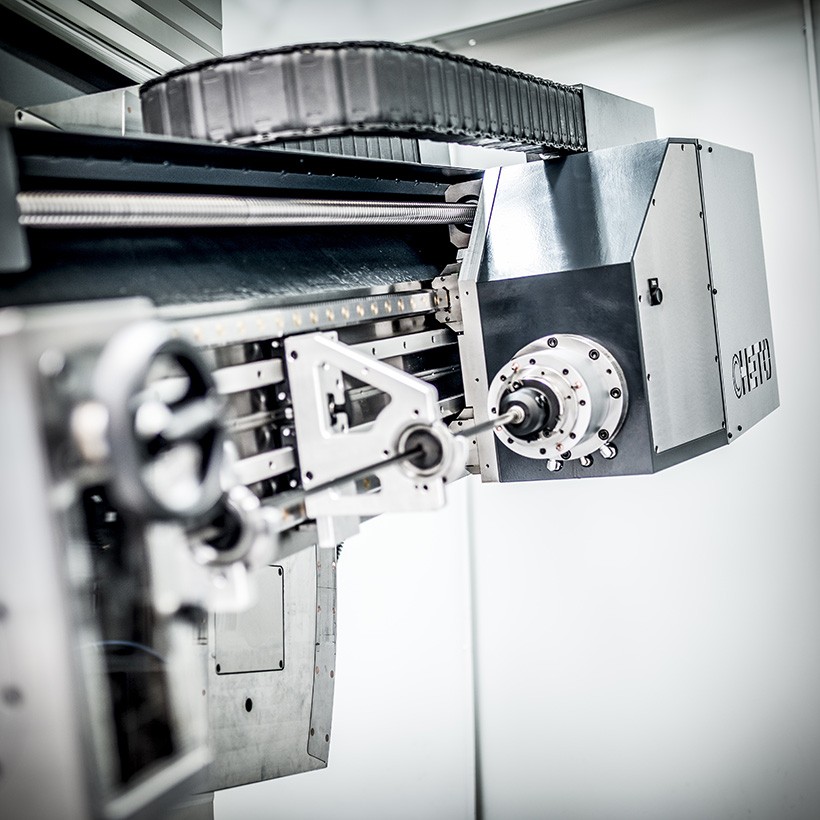

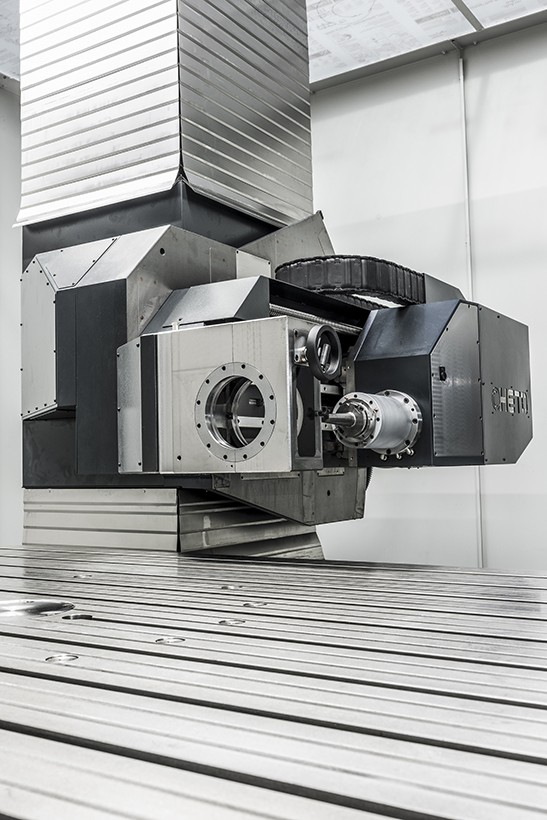

Tête de broche
  • 1000
  • Vitesse
  • 0-6000 rpm
  • Broche conique
  • ISO 50 DIN 69871
  • Puissance
  • 15/25 kW
  • Couple
  • 134/223 Nm
  • 2000
  • Vitesse
  • 0-6000 rpm
  • Broche conique
  • ISO 50 DIN 69871
  • Puissance
  • 20/30 kW
  • Couple
  • 178/267 Nm
  • 3000
  • Vitesse
  • 0-6000 rpm
  • Broche conique
  • ISO 50 DIN 69871
  • Puissance
  • 24/38 kW
  • Couple
  • 214/338 Nm

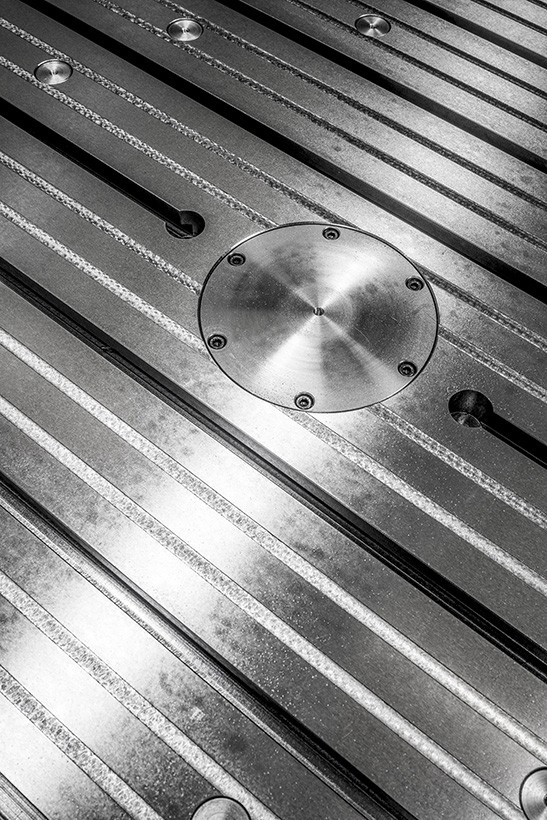

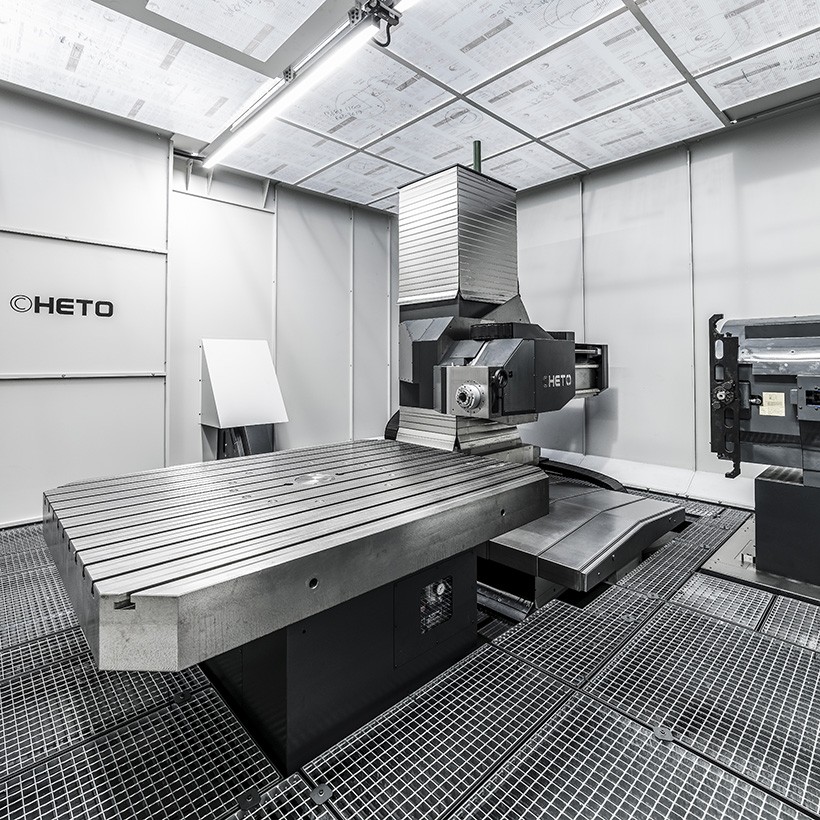

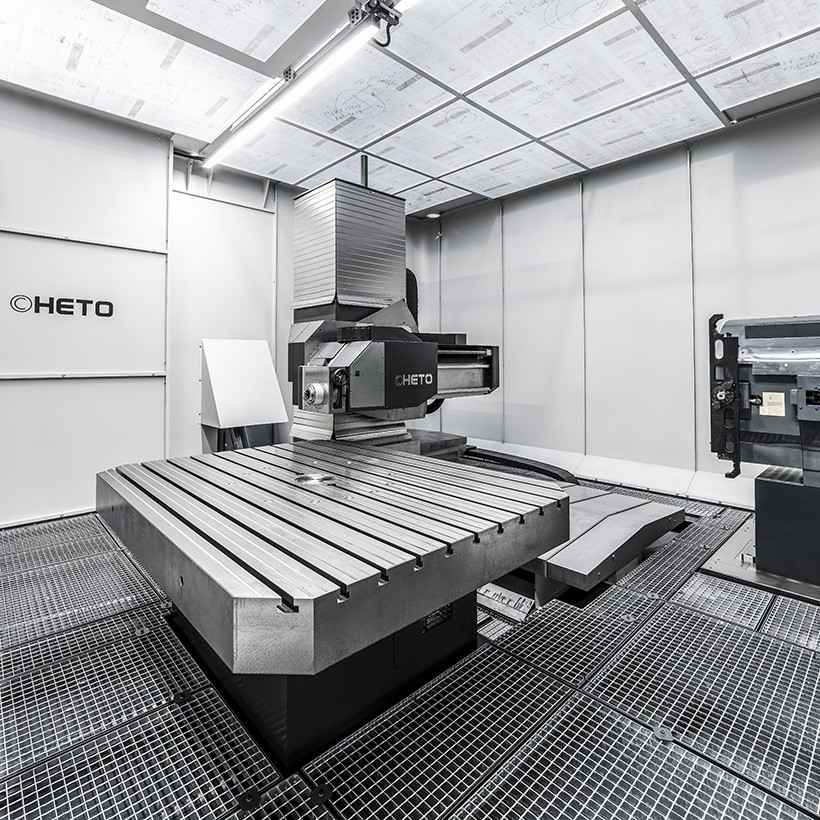

Table Tournante Automatique
  • 1000
  • Taille de la table
  • 1300x1300 mm
  • Type de positionnement
  • 360.000 pos.
  • Charge max. en rotation
  • 10 Ton
  • 2000
  • Taille de la table
  • 1600x1300 mm
  • Type de positionnement
  • 360.000 pos.
  • Charge max. en rotation
  • 20 Ton
  • 3000
  • Taille de la table
  • 1800x1800 mm
  • Type de positionnement
  • 360.000 pos.
  • Charge max. en rotation
  • 30 Ton

Dimensions
  • 1000
  • Poids total
  • 29 Ton
  • Empreinte pied (WxL)
  • 7140x5760 mm
  • Poids total GDATC
  • -
  • 2000
  • Poids total
  • 34 Ton
  • Empreinte pied (WxL)
  • 8690x6160 mm
  • Poids total GDATC
  • 44 Ton
  • 3000
  • Poids total
  • 39 Ton
  • Empreinte pied (WxL)
  • 9520x7410 mm
  • Poids total GDATC
  • 52 Ton
(Sous réserve de modifications sans préavis)

Équipement Standard

  • CNC HEIDENHAIN TNC 640
  • Communication Ethernet/USB
  • Manivelle électronique
  • Lecteurs optiques numériques SERCOS
  • Télécommande I/Os
  • Double contrepoids d'azote
  • Guidages linéaires
  • RTCP à outil (axe A)
  • RTCP pour pièce d'origine (axe B)
  • Taraudage rigide
  • Changement rapide entre forage et fraisage
  • Pompe à haute pression 80 bar, 100 l/min

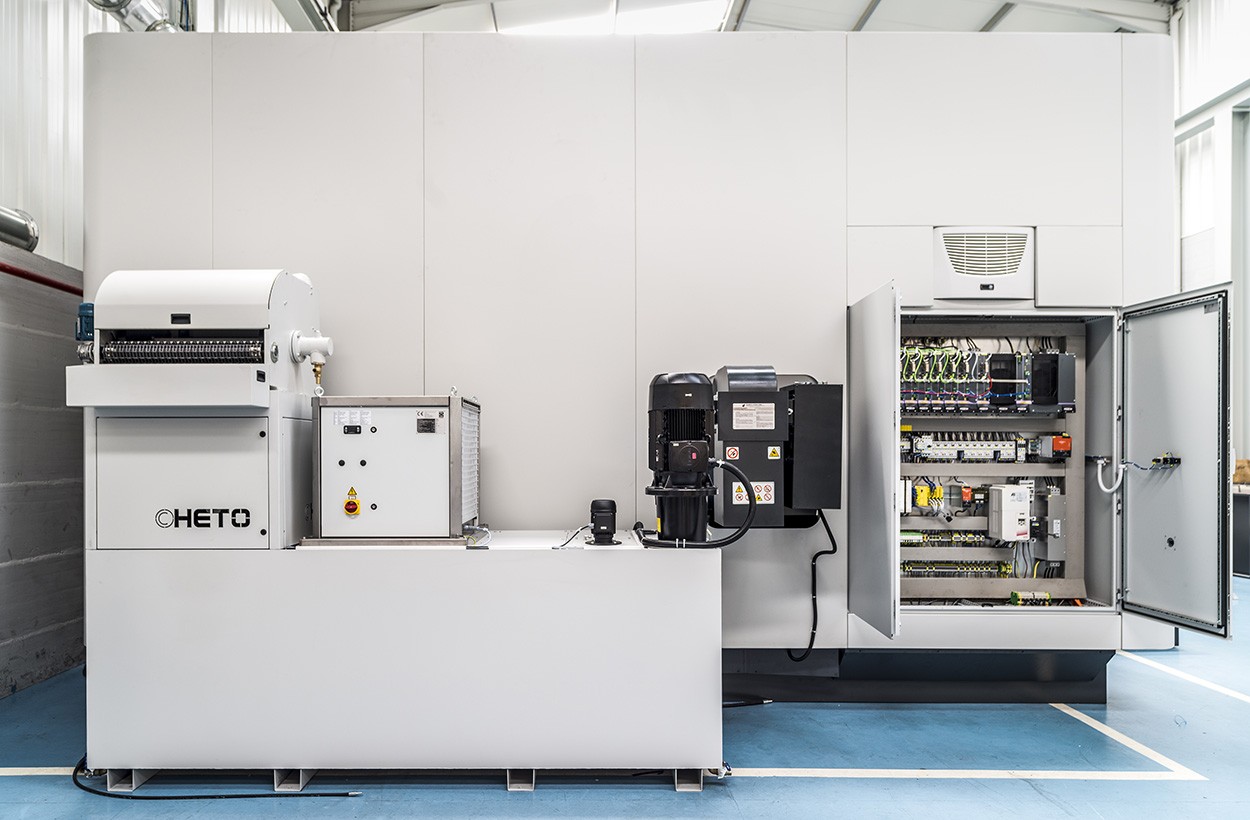

  • Réservoir de liquide de refroidissement avec filtrage automatique
  • Convoyeur à copeaux automatique
  • Pompe carter pour la recirculation de l'huile

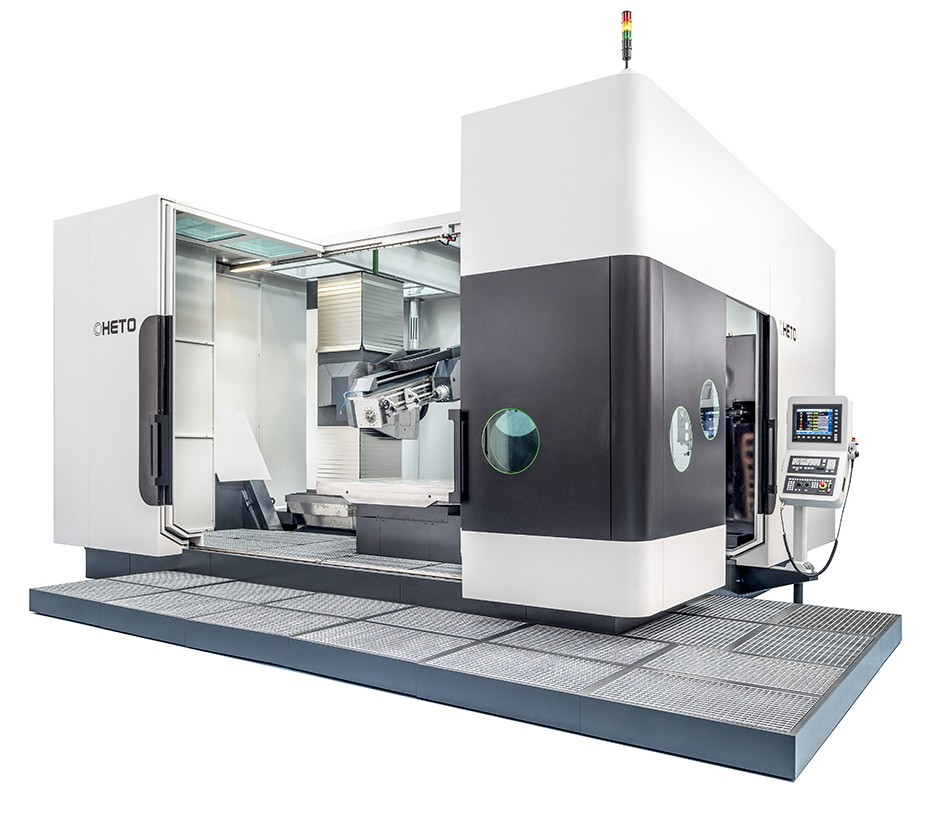

  • Enveloppe machine avec portes, fenêtres en verre laminé et plafond en polycarbonate
  • Codeurs linéaires absoluts (axes X, Y et Z)
  • Codeurs angulaires absoluts (axes A et B)
  • Couvercles télescopiques

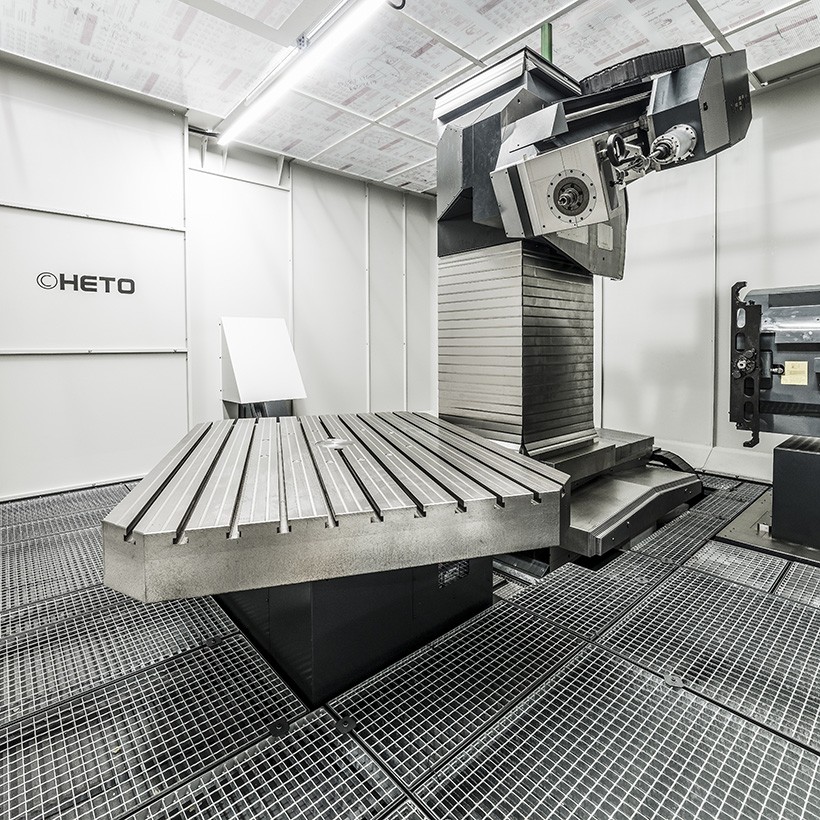

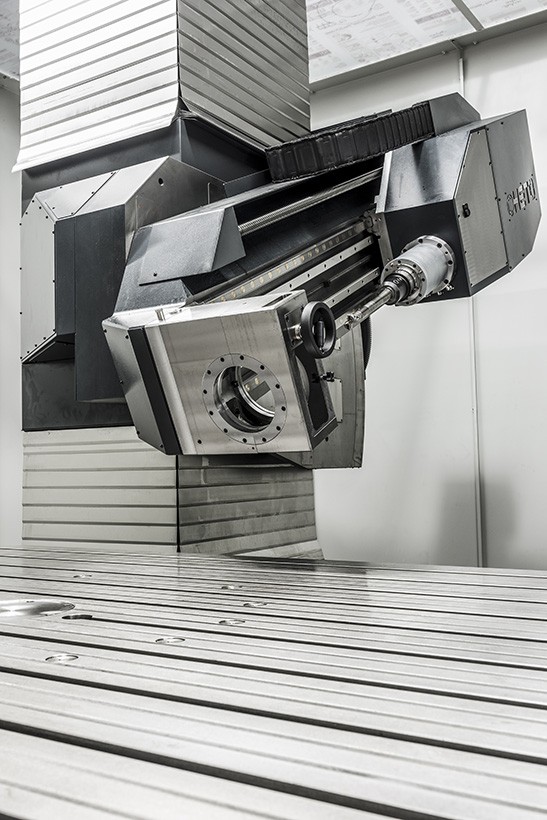

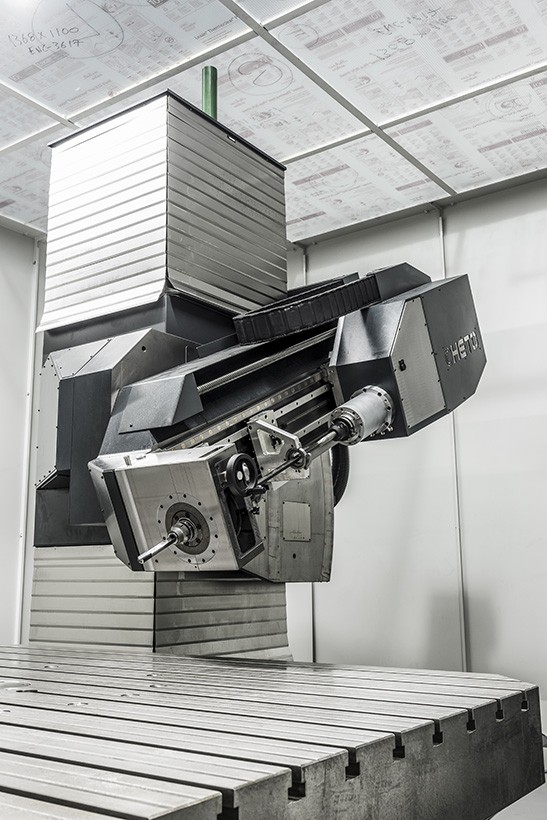

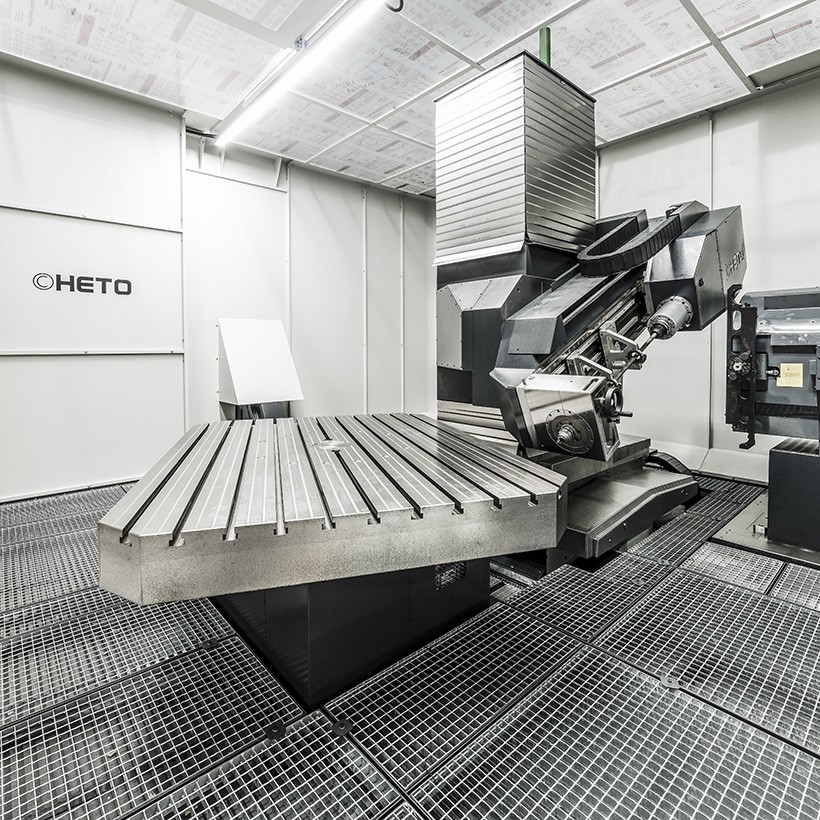

  • Inclinaison de la broche +35º/-25º

Équipement Optionnel

  • CNC FAGOR 8065 Windows 7

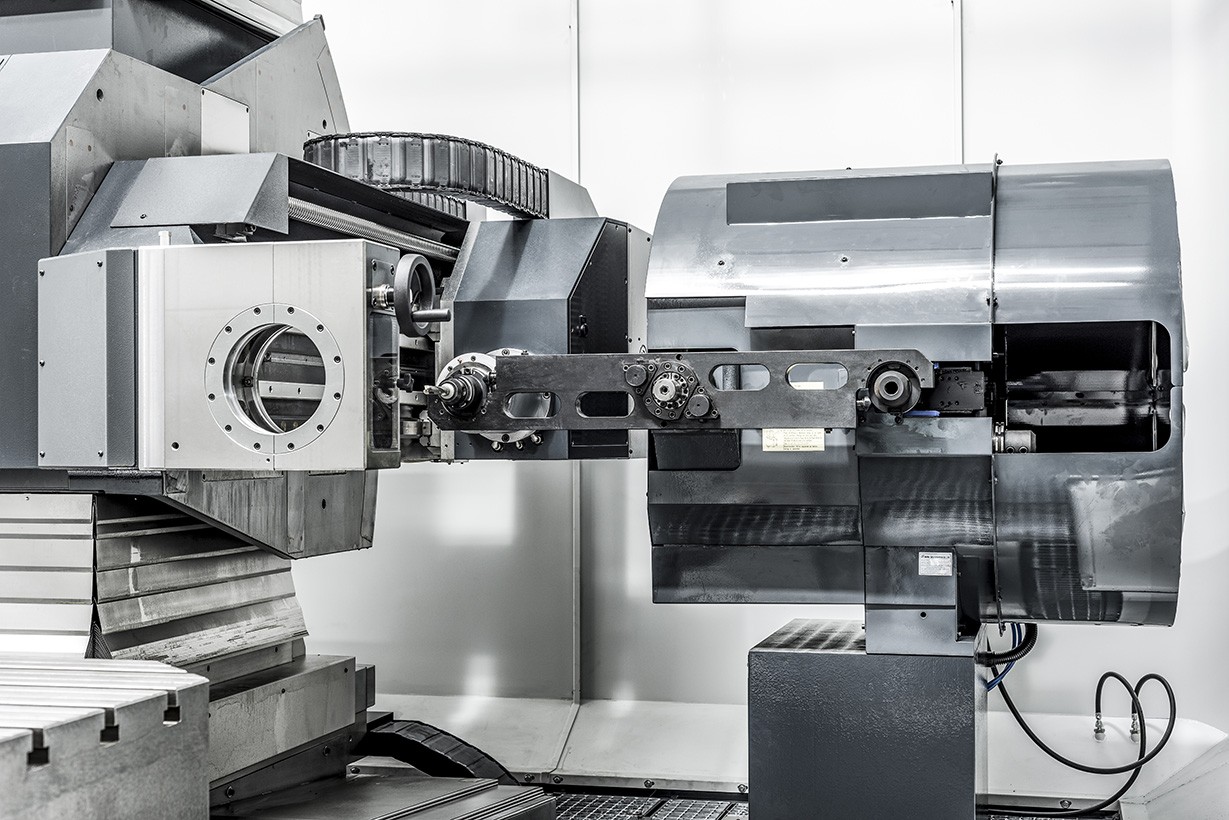

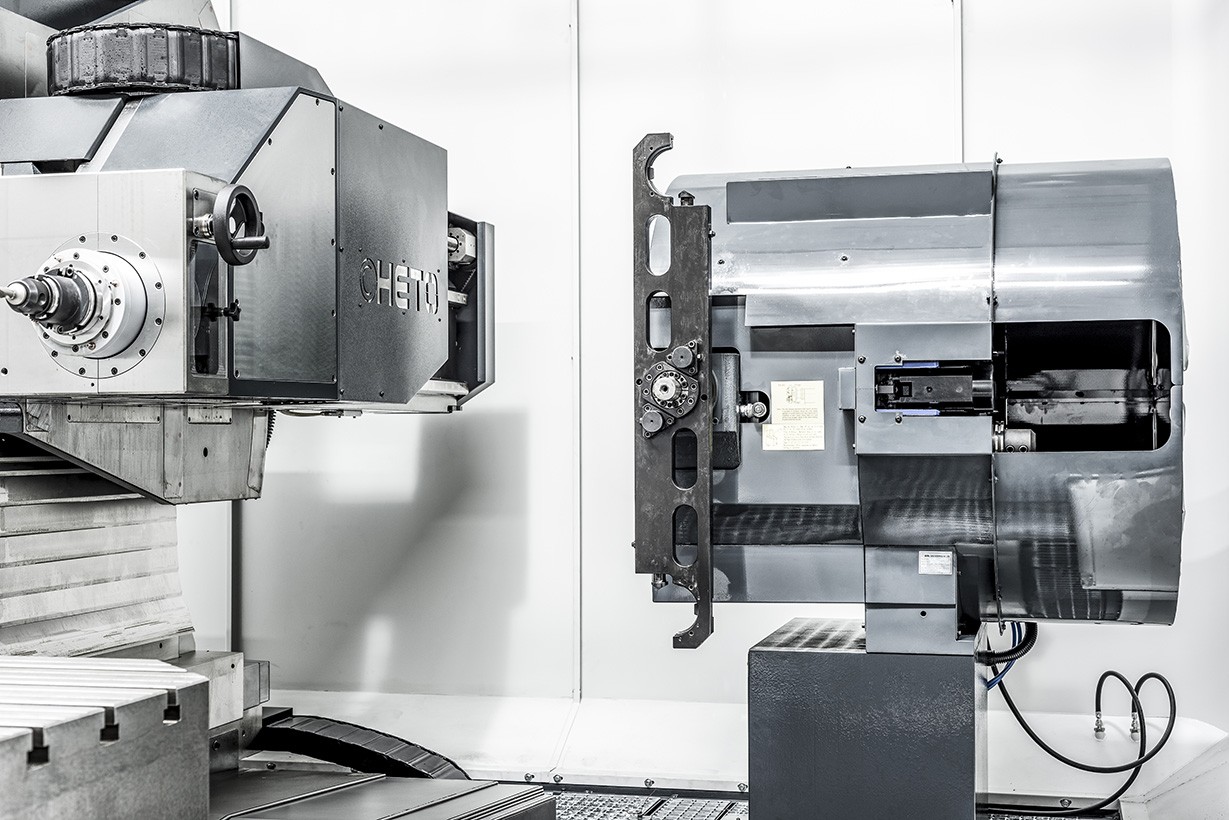

  • Changement automatique d'outils ATC (24, 40, 60 jusqu’à 120 outils)
  • Broche avec 6000 rpm
  • WISE logiciel
  • AC pour armoire électrique
  • Refroidisseur immergé pour huile/émulsion
  • Axe Y = 1500 mm
  • Axe W = 2100 mm
  • Axe Z1 = 700 mm (ou axe Z1 jusqu’à 1900 mm)
(Sous réserve de modifications sans préavis)
