CCN

  • 1000
  • 1500
CCN

  • CNC-Achsen

  • X Längslauf
  • Y Hubweg
  • Z Katzfahren
  • W Hub-Bohrung
  • B Tischdrehung

  • Bohrleistung

  • Bohrleistung
  • Max. Bohrhub W+Z

  • Fräsleistung

  • Spiralgewindeschneiden
  • Gewindeschneiden
  • Fräsen

  • Spindelgerät

  • Drehzahl
  • Aufnahme
  • Leistung
  • Drehmoment

  • Automatischer Drehtisch

  • Tischgröße
  • Positionierungsart
  • Max. Wechselbelastung

  • Grundrissabmessungen

  • Gesamtgewicht
  • Grundfläche (BxL)
  • 1000
  • 1000 mm
  • 600 mm
  • 500 mm
  • 1550 mm
  • 360º
  • ø4-25 mm
  • 1550+500 mm
  • Standard
  • M22
  • 250 cm3/min
  • 0-6000 rpm
  • ISO 40 DIN 69871
  • 11 kW
  • 140/191 Nm
  • 1000x1000 mm
  • 0,001º
  • 5 Ton
  • 16 Ton
  • 4783x5277 mm
  • 1500
  • 1500 mm
  • 600 mm
  • 500 mm
  • 1550 mm
  • 360º
  • ø4-25 mm
  • 1550+500 mm
  • Standard
  • M22
  • 250 cm3/min
  • 0-6000 rpm
  • ISO 40 DIN 69871
  • 11 kW
  • 140/191 Nm
  • 1000x1000 mm
  • 0,001º
  • 5 Ton
  • 17 Ton
  • 4783x5277 mm

CNC-Achsen
  • 1000
  • X Längslauf
  • 1000 mm
  • Y Hubweg
  • 600 mm
  • Z Katzfahren
  • 500 mm
  • W Hub-Bohrung
  • 1550 mm
  • B Tischdrehung
  • 360º
  • 1500
  • X Längslauf
  • 1500 mm
  • Y Hubweg
  • 600 mm
  • Z Katzfahren
  • 500 mm
  • W Hub-Bohrung
  • 1550 mm
  • B Tischdrehung
  • 360º

Bohrleistung
  • 1000
  • Bohrleistung
  • ø4-25 mm
  • Max. Bohrhub W+Z
  • 1550+500 mm
  • 1500
  • Bohrleistung
  • ø4-25 mm
  • Max. Bohrhub W+Z
  • 1550+500 mm

Fräsleistung
  • 1000
  • Spiralgewindeschneiden
  • Standard
  • Gewindeschneiden
  • M22
  • Fräsen
  • 250 cm3/min
  • 1500
  • Spiralgewindeschneiden
  • Standard
  • Gewindeschneiden
  • M22
  • Fräsen
  • 250 cm3/min

Spindelgerät
  • 1000
  • Drehzahl
  • 0-6000 rpm
  • Aufnahme
  • ISO 40 DIN 69871
  • Leistung
  • 11 kW
  • Drehmoment
  • 140/191 Nm
  • 1500
  • Drehzahl
  • 0-6000 rpm
  • Aufnahme
  • ISO 40 DIN 69871
  • Leistung
  • 11 kW
  • Drehmoment
  • 140/191 Nm

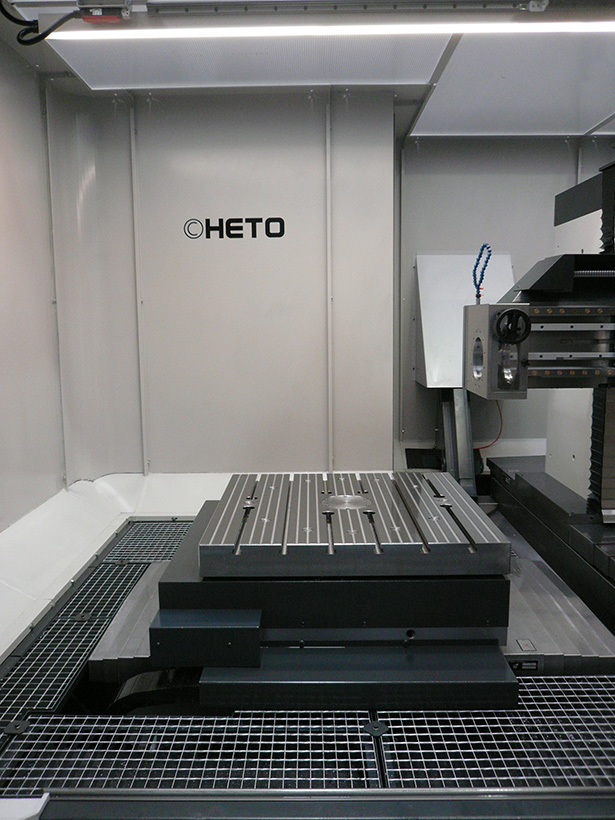

Automatischer Drehtisch
  • 1000
  • Tischgröße
  • 1000x1000 mm
  • Positionierungsart
  • 0,001º
  • Max. Wechselbelastung
  • 5 Ton
  • 1500
  • Tischgröße
  • 1000x1000 mm
  • Positionierungsart
  • 0,001º
  • Max. Wechselbelastung
  • 5 Ton

Grundrissabmessungen
  • 1000
  • Gesamtgewicht
  • 16 Ton
  • Grundfläche (BxL)
  • 4783x5277 mm
  • 1500
  • Gesamtgewicht
  • 17 Ton
  • Grundfläche (BxL)
  • 4783x5277 mm
(Kann Veränderungen ohne vorherige Ankündigung unterliegen)

Standard-Ausstattung

  • CNC FAGOR 8055i Power
  • Kommunikation Ethernet/USB
  • Elektronisches Handrad
  • Digitale Antriebe
  • Ferneingänge/-ausgänge
  • Zweifacher Stickstoff-Gewichtsausgleich
  • RTCP
  • Starres Gewindebohren
  • Schneller Wechsel zwischen Bohren/Fräsen
  • Hochdruckpumpe 70 bar, 90 l/min
  • Kühlmitteltank mit automatischer Filterung
  • Automatischer Späneförderer
  • Carter-Tauchpumpe für Ölumlauf
  • Vollständige Abdeckung mit beweglichen Türen

Optionale Ausstattung

  • Automatischer Werkzeugwechsel ATC (24 Werkzeuge)
  • Glasmaßstäbe in allen Achsen außer W-Achse
  • CNC FAGOR 8060-M
  • WISE-Software-System
  • AC für Schaltschrank
  • Tauchkühler für Öl/Emulsion
(Kann Veränderungen ohne vorherige Ankündigung unterliegen)
